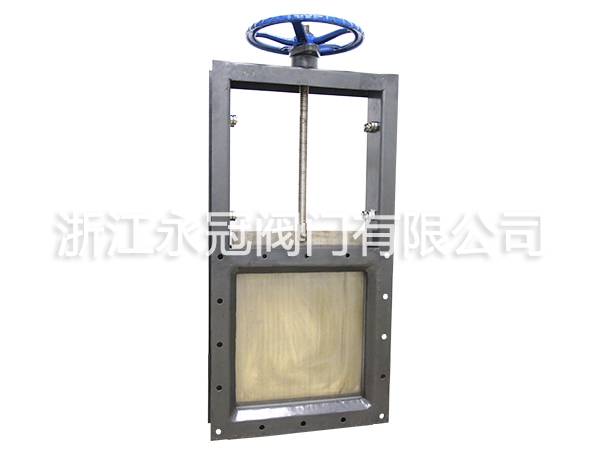

螺旋方闸门(防盗型)
查看更多【螺旋闸门】产品

螺旋方闸门具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷,密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用。

螺旋方闸门结构特点:

插板阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,刀型闸阀只能作全开和全关,不能作调节和节流。刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分刀型闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。

螺旋方闸门产品特点

1、超短结构长度,节省材料,可使管路系统整体重量大大减轻

2、占用有Xiao空间小,能有Xiao支持管道的强度,可减少管道振动的可能性

3、闸板选用奥氏体不锈钢,耐腐性能大大提高,可有Xiao的防止由于闸板腐蚀引起的密封泻漏

4、上密封填料采用柔性 PTFE ,密封可靠、操作轻便灵活

5、闸板具有闸刀的功能,能有Xiao的闸断介质中各类杂物。

螺旋方闸门应用范围:

采矿、钢铁工业——用于煤浆、滤碴浆等。

净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。

造纸工业——用于任何浓度纸浆、料水混合物。

制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。

食品工业——用于洗涤和冲洗设备,粮食输送设备,麦芽浆等。

电站除灰——用于灰渣浆。

手动插板阀标准规范:

设计制造标准:

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008

公称压力(MPa)

壳体试验(MPa)

密封试验(MPa)

工作温度

适用介质

1.0
1.6

1.5
2.4

1.1
1.8

≤100℃
≤100℃

纸浆、污水、煤浆、灰、渣水混和物

PZ73H手动(圆型)插板阀主要零部件材质

体、盖

闸阀

阀杆

密封面

不锈钢、碳钢、灰铸铁

碳钢、不锈钢

不锈钢

橡胶、四氟、不锈钢、硬质合金

PZ73H手动(圆型)插板阀主要外形及连接尺寸(mm)

MPa

DN

L

D

D1

D2

H

N-M

D0

1.0

50

43

160

125

100

330

4-M16

180

65

46

180

145

120

360

4-M16

180

80

46

195

160

135

390

4-M16

220

100

52

215

180

155

440

8-M16

220

125

56

245

210

185

510

8-M16

230

150

56

280

240

210

600

8-M20

280

200

60

335

295

265

700

8-M20

360

250

68

390

350

320

840

12-M20

360

300

78

440

400

368

960

12-M20

400

350

78

500

460

428

1110

16-M20

400

400

102

565

515

482

1250

16-M22

400

450

114

615

565

532

1380

20-M22

530

500

127

670

620

585

1530

20-M22

530

600

154

780

725

685

1800

20-M27

600

700

165

895

840

800

2150

24-M27

600

800

190

1010

950

898

2420

24-M30

680

900

203

1110

1050

1005

2680

28-M30

680

1000

216

1220

1160

1115

3100

28-M30

700

1200

254

1450

1380

1325

3450

32-M36

800

1.6

50

43

160

125

99

330

4-M16

180

65

46

185

145

120

360

4-M16

180

80

46

200

160

135

390

8-M16

220

100

52

220

180

155

440

8-M16

220

125

56

250

210

185

510

8-M16

230

150

56

285

240

210

600

8-M20

280

200

60

340

295

265

700

12-M20

360

250

68

405

355

310

840

12-M22

360

300

78

460

410

375

960

12-M22

400

350

78

520

470

435

1110

16-M22

400

400

102

580

525

485

1250

16-M27

400

450

114

640

585

545

1380

20-M27

530

500

127

715

650

609

1530

20-M30

530

600

154

840

770

720

1800

20-M36

600

700

165

910

840

788

2150

24-M36

600

800

190

1025

950

898

2420

24-M36

680

900

203

1125

1050

998

2680

28-M36

680

1000

216

1255

1170

1110

3100

28-M42

700

1200

254

1485

1390

1325

3450

32-M48

800
